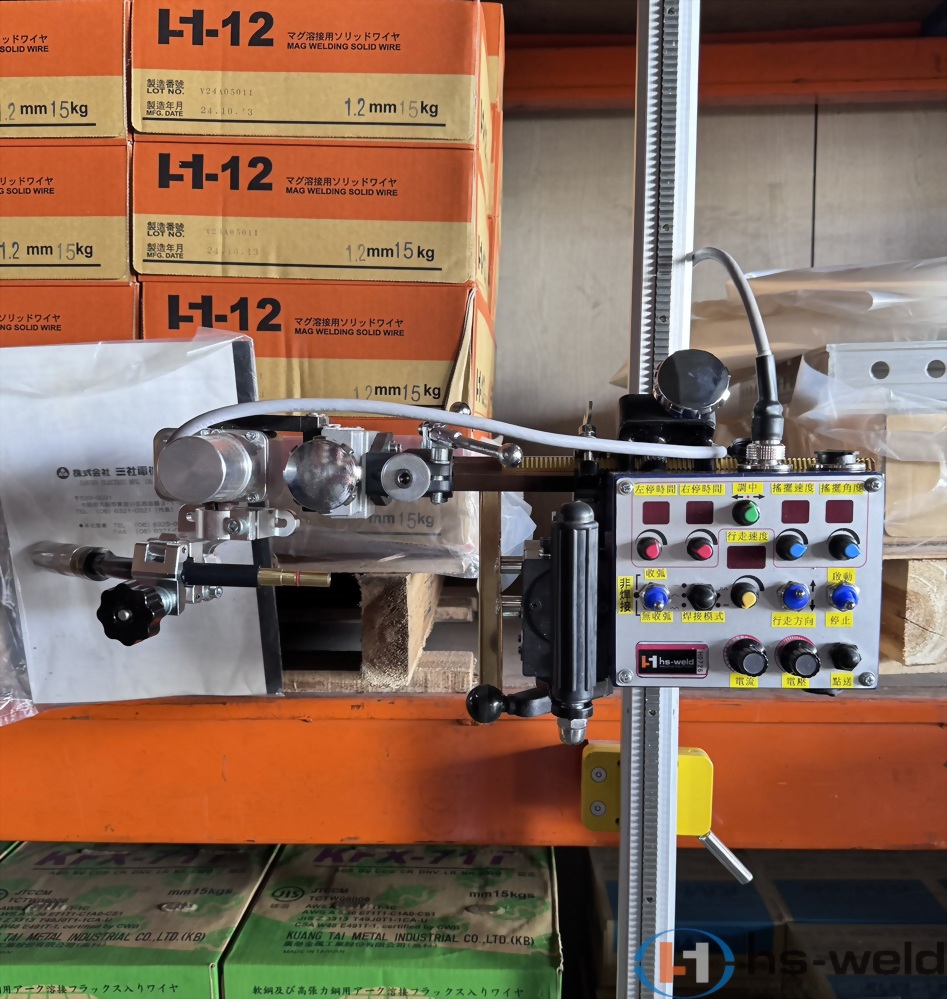

軌道式擺弧焊接小車

「軌道式擺弧焊接小車」是一種自動化焊接設備，主要用於長直縫或曲線焊接，能有效減輕焊工的勞動強度、提高焊縫品質與效率

數量 :

產品敘述

⚙️ 一、基本原理
• 小車沿著固定的軌道自動行走，保持穩定的移動速度。
• 焊槍安裝在小車上，並可實現擺動（擺弧）動作，通常是左右或「Z字型」往返。
• 擺弧的幅度、頻率、中心位置、停留時間都可設定，用來控制焊縫成形與熔深。

⸻

⚙️二、主要組成
1. 軌道：安裝在工件表面或工位上，保證小車運行平穩。
2. 焊接小車本體：包含驅動電機、控制器、焊槍固定座。
3. 擺弧機構：透過電機或伺服機構控制焊槍左右擺動。
4. 控制系統：可調整速度、擺幅、擺頻、停留時間等參數。
5. 焊接電源：搭配CO₂、MAG/MIG、TIG等電源使用。

⸻

⚙️ 三、應用範圍
• 厚板焊接：如鋼結構、造船、壓力容器等。
• 長直縫焊接：如儲罐、管道、H型鋼。
• 需要成形均勻的多層焊縫。
• 適合大件工件、不易搬運或需要連續焊接的場合。

⸻

✅ 四、優點
• 焊縫成形美觀、均勻，減少人工波動。
• 熔深穩定，適合厚板焊。
• 減輕勞動強度，提升效率（通常效率可比人工快1.5～2倍）。
• 可重複設定工藝參數，確保一致性。

⸻

⚠️ 五、注意事項
• 軌道安裝要平直牢固，否則小車走偏會影響焊縫。
• 擺幅與行走速度需根據工件厚度與坡口形式調整。

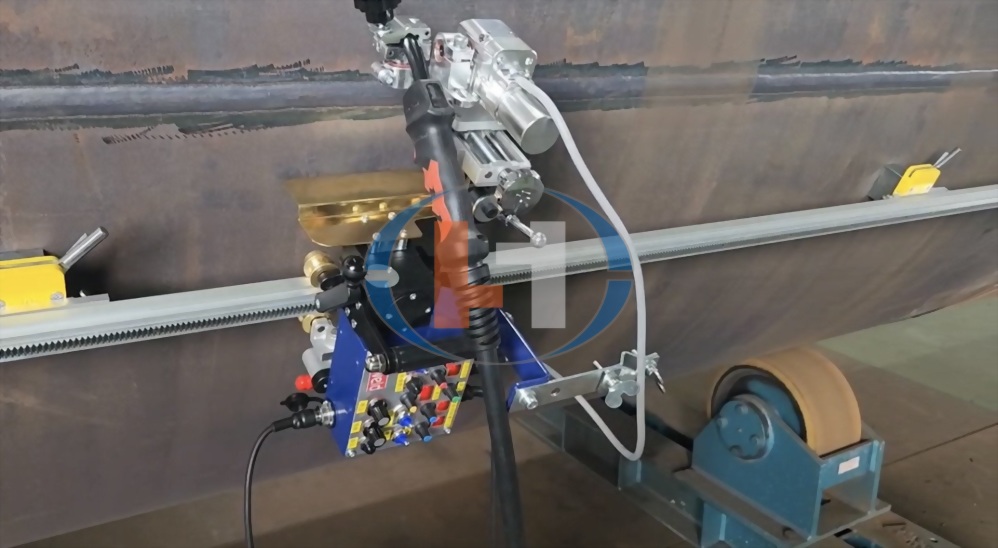

• 若工件有曲線，需使用柔性或磁吸軌道。
• 適合中長焊縫，若焊縫太短，安裝小車反而不划算。
